MNS低壓抽出式開關柜
抽出式開關柜
適用范圍：
適用于交流50~60HZ，額定工作電壓660V及以下的電力系統。
產品詳情
MNS低壓抽出式開關柜由動力中心柜（PC）和電動機控制中心柜（MCC）兩部分組成。適用于交流50~60HZ，額定工作電壓660V及以下的電力系統，用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織等廠礦企業和住宅小區、高層建筑等場所，作為動力配電，電動機控制級照明等配電設備的電能轉換、分配及控制之用。
MNS低壓抽出式開關柜符合IEC439-1《低壓成套開關設備和控制設備》GB7251.1-2005《低壓成套開關設備》等標準要求。
二、環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于35℃。
2、大氣條件：空氣清潔，相對濕度在高溫度+40℃時不超過50﹪；在較低溫度時允許有較高的相對濕度，例如20℃時為90﹪，但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。
3、海拔高度不超過2000米。
4、裝置安裝時與垂直的傾斜度不超過5%，且整組柜子排列相對平整。
5、裝置應安裝在無劇烈震動和沖擊以及無腐蝕性物質的場所。
6、本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。
7、如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

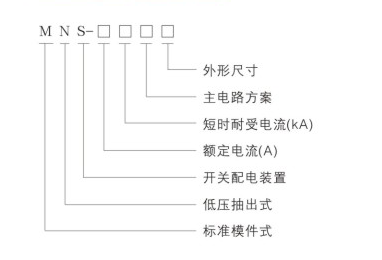

三、型號及含義
1、MNS低壓開關柜由C型材組裝而成。柜架的全部結構件經過鍍鋅處理，通過自攻鎖緊螺釘或六角螺栓堅固連接成基本柜架，加上對應于方案變化的門、封板、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。
2、MNS低壓開關柜的柜體分隔為三個室，即水平母線室（在柜后部），抽屜小室（在柜前部），電纜室（在柜下部或柜前右邊）。室與室之間用鋼板或高強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故。
3、MNS型低壓開關柜的結構設計可滿足各種進出線方案要求：上進上出、上進下出、下進上出、下進下出。
4、以E=25mm為模數，結構件通用性強、組裝靈活，結構及抽出式單元可以任意組合，以滿足系統設計的需要。
5、母線用高強度阻燃型、高絕緣強度的塑料功能板保護，具有抗故障電弧性能，使運行維修安全可靠。
6、各種大小抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠。
7、采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，可以根據要求任意組裝。
8、通用化、標準化程度高，裝配方便。具有可靠的質量保證。
9、柜體的防護等級為IP30、IP40，還可以按用戶需要選用。

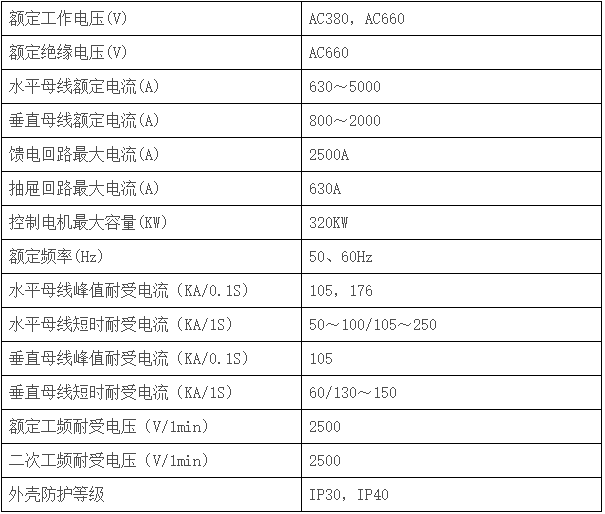

五、主要技術參數
1.主回路方案圖或主回路系統圖；
2.控制回路電氣原理圖，端子排列圖；
3.開關設備布置平面圖；4.柜體顏色（如無要求按公司標準）；
5.柜內元件清單（包括元器件名稱、規格型號及數量）；
6.所需備品備件清單；
7.如有特殊要求請附詳細說明。
