ZW20-12戶外高壓真空斷路器
戶外開關設備
適用范圍：
用于開斷、關合電力系統的負載電流、過載電流及短路電流。適用于變電站、工礦企業及城鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。本產品與控制器配套，能滿足配電自動化系統要求，井能可靠而有效地完成傳統的重合器功能。
產品詳情
ZW20-12戶外高壓真空斷路器為額定電壓12kV.三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。適用于變電站、工礦企業及城鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。本產品與控制器配套，能滿足配電自動化系統要求，井能可靠而有效地完成傳統的重合器功能。采用成熟的箱式密封結構，內部充以SF6氣體,具有良好的密封性能，使之不受外界環境影響，是一種免維護產品。其彈簧操動機構采用直動鏈條主傳動和多級脫扣系統，動作可靠性高,是柱上斷路器的佳品。
二、環境條件
1、周圍空氣溫度：上限+40℃，下限-40℃；
2、海拔：不超過2000m；
3、風壓：不超過700Pa(相當于風速34m／s)；
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、日溫差：不超過25度；
7、相對濕度：日平均不大于95％，月平均不大于90％
8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

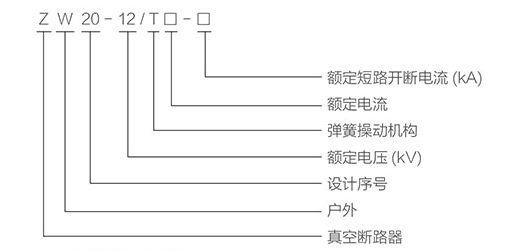

三、型號及含義
1、城市和農村電網改造的理想設備，可與控制器配套實現遙控、遙信、遙測和遙調，實現“四遙"功能;
2、操作靈活方便:既可電動儲能、電動分合，也可手動儲能、手動分合，并能近距離或遠距離操作；
3、開斷性能優越:25kA額定短路開斷電流開斷次數達30次；
4、操作功率小，可靠性高:全新設計的小型化彈簧操作機構的操作功(約30W左右),降低至最低水平；
5、具有免維護性：斷路器主回路，二次元器件，操作機構均密封在SF6氣體（零壓表）中，不受外界環境影響，性能穩定，可靠，免維護。
6、密封性能可靠，采用成熟的密封結構技術，不易產生泄漏。
7、進出線方式獨特:采用硅橡膠套管，使接線端子之間的絕緣距離充裕,外絕緣性能優良;
8、安全性能優異:在箱體頂部安裝有防爆裝置，即使發生內部故障，也不會有高溫氣體或飛濺物泄漏出來。
9、安裝方式靈活:既可采用桿上吊裝方式，也可采用桿上坐裝方式安裝。

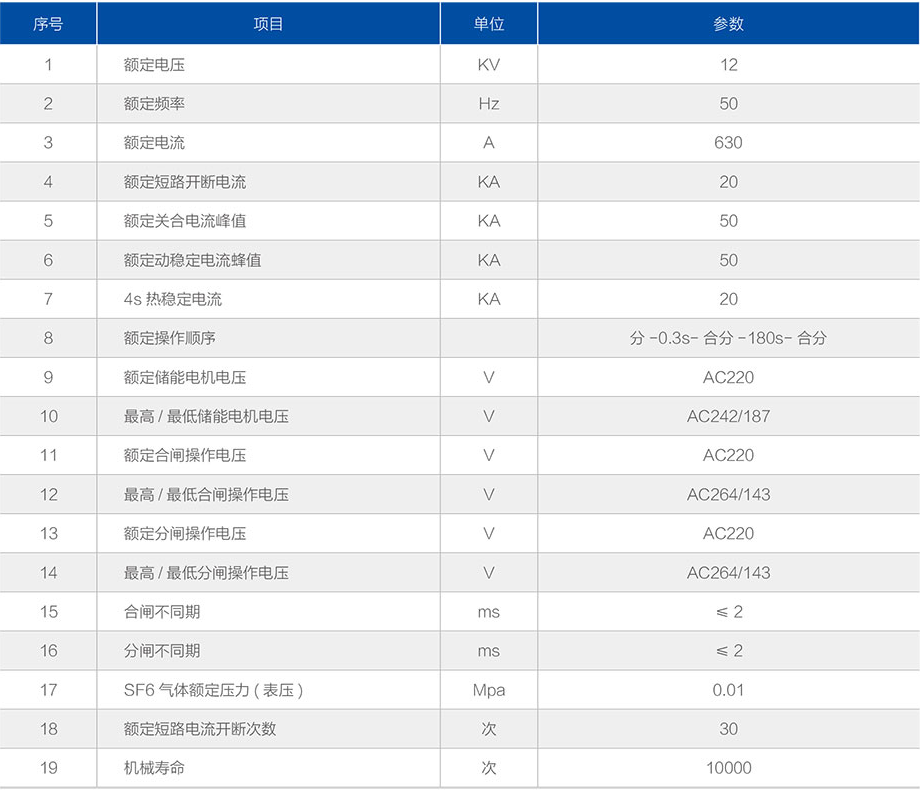

五、技術參數
